高速精密数控立式加工中心VM1060

描述:高速精密数控立式加工中心VM1060适用于航空、航天、模具、箱体、机械等行业黑色金属、铝合金等各种零件的粗、精加工。机床配置FANUC 0iMD高性能数控系统。

更新时间:2018-01-15
产品型号:VM1060
厂商性质:生产厂家
详情介绍

  一、  高速精密数控立式加工中心VM1060是我公司引进先进技术生产的新一代数控机床,该机床独特坚稳持久的刚性主结构,经由工程力学的反复仿真与计算,设计坚稳的床身结构,达到刚性倍增而质量精简的工程需求。优良的床身铸件、高质量的功能部件加上高水平的现场制造,保证了机床优异的使用性能。不仅适用于板类、盘类、壳体类、精密零件的加工,而且适用于模具加工。机床带有自动刀具交换系统,全封闭式防护罩,自动润滑系统、冷却系统、自动排屑装置。零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工,具有自动化程度高、可靠性强、操作简单、方便、,整体造型美观大方、机电一体化程度高等优点。

       主轴箱为定悬伸结构设计,主轴箱在Z向行程的各个位置时悬伸量均*。同时主轴箱采用了热对称结构设计,使用多路、多层恒温冷却技术。以上措施保证了主轴精度的保持性优异。 工作台上可选配一摇篮式双轴转台,形成五轴联动机床。主轴锥孔分为ISO 40(12000rpm)、ISO 50(6000rpm)两种规格。

二、高速精密数控立式加工中心VM1060参数简介

工作台

工作台尺寸

mm × mm

1100×600

工作台T型槽

个×mm

5×18

工作台zui大承重

Kg

800

行程

工作台左右行程(X向)

mm

1000

工作台前后行程(Y向)

mm

600

主轴箱上下行程(Z向)

mm

600

主轴

主轴中心线距立柱导轨平面距离

mm

660

主轴端面距工作台面zui大距离

mm

                           110-710

主电机功率

kw

7.5/11

主轴转速范围

r/min

8000

主轴锥孔

/

BT40

主轴内轴承数量

5







 快速移动速度(X/Y/Z)

m/min

30/30/12

切削进给速度

m/min

10

驱动电机联接方式

/

皮带

主电机与主轴的传动

/

采用同步齿形带传动,传动比例1:1

刀库



刀库形式

/

机械手圆盘式

刀库数量

Pcs

24

刀具重量

KG

8KG

刀具长度

MM

300

            刀具直径(满刀/空刀)

MM

159/79

换刀时间

Sec

1.8

精度

zui小设定单位

mm

0.001

定位精度(全程X/Y/Z)

mm

±0.005

重复定位精度(全程X/Y/Z)

mm

±0.003

其他

DNC功能

/

DNC功能

支持宏程序功能

/

支持宏程序功能

机床防护

/

机床采用整体防护

电源要求

/

380(1±10%)V50Hz

工作环境要求

/

温度范围5°-40°C 相对湿度<76%

机床总功率

KW/A

15KW/40A

重量

机器重量

T

7.8

外形尺寸

机床尺寸(长×宽×高)

mm

2500×2100×2650

系统

数控系统



FANUC 0iMD

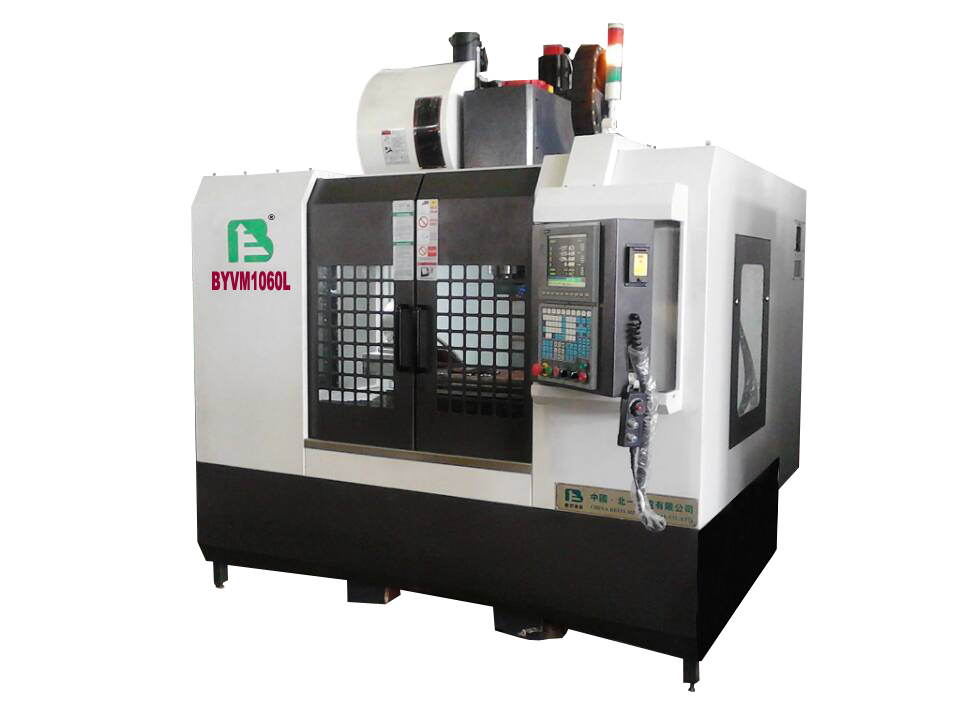

样机:
